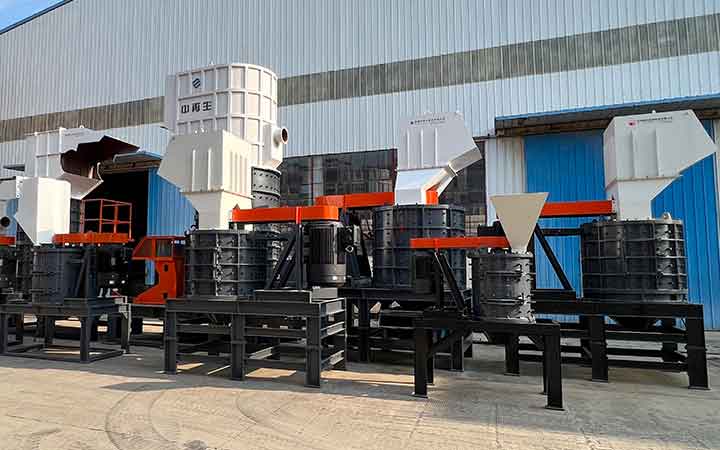

立式破碎機

應用
范圍
冶金、礦山、水泥、化工等工業部門，高速公路、水利工程、建筑工程等領域

物料
生鋁，熟鋁，機鋁，斷橋鋁

產品簡介

立式破碎機因其技術先進，加工范圍大，生產率高，又能分選出有色金屬，剔除非金屬雜物，加工出純潔度高的優質廢鋼，而且加工過程中對環境污染較少，被譽為當前潛力較大的廢鋼加工設備。破碎主機是立式破碎機的核心部分，它的研制開發對提高我國廢鋼鐵利用的水平和質量，實現我國金屬回收加工設備的升級換代都具有重要的意義。立式破碎機的破碎原理就是利用錘子擊打的基本原理，來自鏈板輸送機的廢鋼落入廢鋼給料機，經進給輥的推拉和整形輥的擠壓成形，進入立式破碎機。立式破碎機轉子在高速大扭矩電機的驅動下，用其上沿圓周和軸向分布的錘頭輪流擊打進入破碎腔內的廢鋼，在襯板與錘頭之間形成的空間，將廢鋼撕裂成符合設計要求的破碎物。

立式破碎機工作原理

產品賣點

獨特腔型提升破碎效率

漸開線型腔型設計使物料垂直擊打到反擊板上，物料在板錘作用區內向入料口方向返料，增加擊打次數，破碎效率得到顯著提升，出料粒型更好。重型轉子的采用，增大轉動慣量，同時提高物料線速度，提高工作效率。

液壓操作系統簡單快捷

多功能全液壓操作系統，實現了全液壓調整排料粒度、全液壓開頂調換易損件。襯板采用高強度螺栓固定，可從外部直接更換，減少更換襯板的人力與時間成本。軸承座精確定位裝置，減少維護過程中軸承座定位的操作難度。整體板錘設計，固定可靠，板錘的拆裝更加方便快捷。

品質材料延長使用壽命

機殼采用高強度鋼材，板錘選用高耐磨材料，轉子采用耐低溫高強度鋼，軸承選用國際大品牌等，高品質原材料是延長破碎機使用壽命的基礎。采用加厚襯板，螺栓從外向內旋轉，避免因螺栓磨損導致邊護板松動的情況，確保邊護板更加充分利用，使用壽命大幅延長。

精細加工確保穩定運行

重型轉子采用整體焊接工藝，精度高，抗沖擊能力強，減少運行過程中的電流波動。下機架與軸承座的貼合面采用整體加工工藝，確保加工精度。反擊板及反擊架貼合面均精細加工，采用尼龍自鎖螺母加兩組碟簧的方式固定，同時加注環氧樹脂，確保固定牢固。

產品參數

型號	外形尺寸	進料口尺寸	功率
vsc800	2200x860x1980	160×230	30
vsc1000	2700x1160x2000	270×380	55-75
vsc1250	2800x1400x2730	270×400	75-110
vsc1500	3000x2350x4850	450×360	160
vsc4-1000	3530x1370x3900	1000×1000	75-110
vsc4-1200	3300x4300x5100	1100×1200	110-200
vsc4-1600	4400x2300x6000	1100×1600	250-315
